室内眩光分析提供了两种测量场景的分析:室内UGR分析和窗的不舒适眩光DGI,分别依据国标GB50034-2013和GB50033-2013。

由于室内眩光评价需要满足人眼视场(水平143°,竖直124°),因此需要采用鱼眼镜头测量。我们采用的镜头为适马f4.5mm鱼眼镜头,该镜头成像模式为等立体角模式,因此其空间立体角的校正精度相对较高,非常适用于室内眩光的测量。

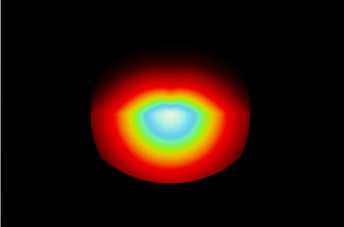

上图分别为kernel-650D对应的立体角数据和立体角加权数据(Ω*cos)。

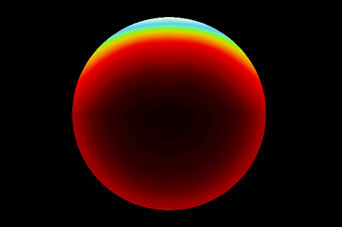

由于鱼眼镜头是通过畸变来实现180°视场的测量,因此需要对成像系统的空间位置信息做校正。其对应的空间古斯位置指数如下图所示:

对于在人眼视线下方的光源,其古斯位置指数与视野上方存在差异,因此还需对视野下方的位置指数做修正(无窗环境的室内UGR没有影响,而在分析窗的不舒适眩光DGI影响较大),下图分别为修正后的位置指数校正数据和人眼视场加权后的校正数据


一、室内UGR测试

1.1 室内眩光测量的设置如下

 建筑类型和建筑场所用于导出报告

勾选设定眩光阈值,软件会应用用户输入的亮度阈值,不勾选软件会根据亮度画面自动计算阈值。

由于本身背景亮度和光源亮度差异较大,当阈值设定在200-800范围内眩光结果差异不大

人眼视场修正:由于人眼视场所观察的范围无法达到180°,因此软件可以根据人眼的实际视场只计算人眼观察范围内的光源和背景区域。其分析结果相对较为合理,因此我们推荐用户选择勾选人眼视场分析

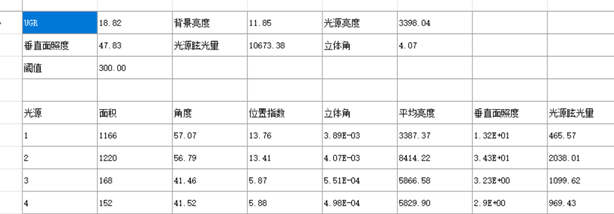

1.2 眩光分析结果

软件提供了背景亮度、光源平均亮度、光源垂直面照度、阈值等

此外软件给出了每个光源的面积、立体角、角度、位置指数、平均亮度等数据。

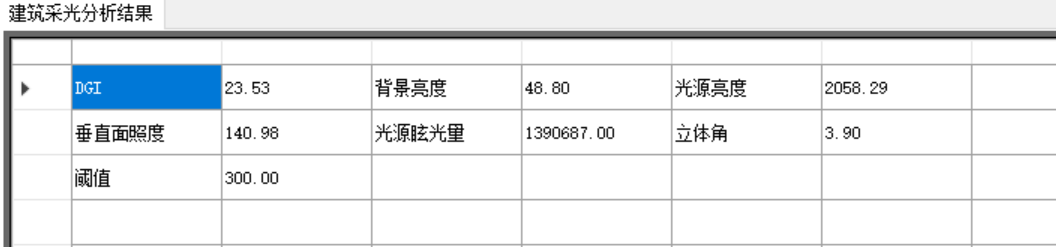

二、窗的不舒适眩光DGI

国标对于白昼眩光采用的评价指标为DGI,主要考虑由窗口采光产生的眩光,由于窗户作为光源,其在人眼水平视线下方部分的古斯位置指数与视线上方存在差异。因此需要采用修正后校准数据。
